Ottima base per un Custom Loop: Reference Design

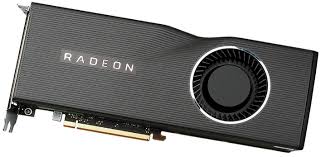

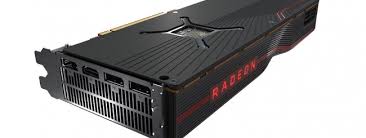

La prima scheda che analizziamo è il Reference Design di AMD, una scheda che non ha mai offerto, in termini di performance termiche, i migliori risultati, con il classico design Blower (tipico di queste soluzioni) con una sola ventola.
La superficie di contatto tra parte lamellare dissipante e GPU è assicurato da una base in rame, mentre per le ram GDDR6 prodotte da Samsung si è deciso di adottare dei pad termici.
A livello di PCB troviamo componenti decisamente di qualità (superiori ad alcuni design Custom) con VRM dotati di 7 fasi controllati da un IR35217, decisamente un eccellente binomio.
Per quanto riguarda, invece, le Ram abbiamo un controller su 2 fasi pilotato da un IR35217.
Insomma, ottime basi per un raffreddamento Custom, vero ambito dove, secondo noi, questo tipo di soluzione ha veramente senso.

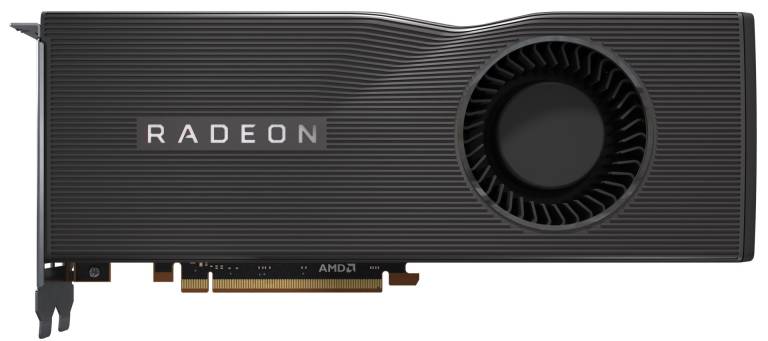

Una sola ventola, che paga in termini di RPM e rumorosità
Il problema, però, nasce quando la pensiamo come soluzione da utilizzare con il dissipatore di serie, dove vedremo Hotspot (o Junction) raggiungere mediamente i 105-110 gradi con un limite termico fissato da AMD a 115 gradi.
Anche il core GPU che supera i 90, così come le ram sono testimoni che effettivamente, si rischia spesso di essere in regime di limite termico, con conseguente calo di prestazioni.
Anche a livello di rumorosità, la natura stessa dell’unica ventola presente, non può che essere sinonimo di performance, come era da immaginarselo, non al top, a causa dell’esigenza di aumentare i giri operativi per scongiurare surriscaldamenti ancora più perniciosi.
Questa precarietà, ovviamente, incide pure sulla stabilità operativa, e non è raro sentire di problemi in tal senso proprio per l’inadeguatezza di tale soluzione di dissipazione, il che è un peccato perchè le basi tecniche e tecnologiche sono eccellenti.
Acquistabile su Amazon qui
